Über 20 Jahre Erfahrung und Entwicklung haben die Verteilersysteme der Fa. SBK zu technisch ausgereiften und qualitativ hochwertigen Produkten werden lassen. Kunden bestätigen das weltweit.

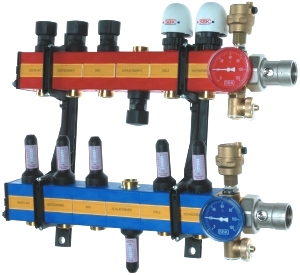

Heizkreisverteiler3000
Das Baukastensystem
- Einzelsegmente aus glasfaserverstärktem Kunststoff, somit korrossions- und alterungsbeständig
- Selbstisolierend durch integrierte Luftkammern
- Temperaturbeständig von -20°C bis +90°C
- Flexibel, bestehend aus nur vier verschiedenen Komponenten
- Minimale Lagerhaltung
- 90% Zeitersparnis bei der Montage
Ihr Vorteil:
Einfache Montge Zeitaufwand für 10-fach Verteiler ca. 5 min
1. Gewindestangen ablängen und in den Anschlussblock schieben 2. Einzelsegmente aufschieben (auf Lage des O-Ringes 3. Endplatte mit Kunststoffhaube nach innen aufsetzen 4. Mutter anziehen bis die Segmente aneinander liegen
Der Fertigverteiler
- Anschluss von links oder recht möglich
- Segmente nach oben und unten drehbar
- Achsmaß 55mm, flexibles Achsmaß für Sanierungsgszwecke möglich
- Alle Komponenten werden über O-Ring abgedichtet, kein zusätzliches Eindichten nötig
- Alle Anschussgewinde aus Messing
- Aussergewöhnlich geringer Druckverlust, bis zu 50% geringer als bei vergleichbaren Produkten
- Eindeutige farbliche Kennzeichnung der Vor- und Rücklaufverteiler
- Unbedenklich gegenüber allen Wasserqualitäten
Die SBK Multizone 3000

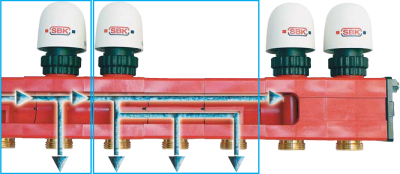

Die SBK-Multizone 3000 fasst - dank Baukastensystem -2 oder 3 Heizkreise zu einer einzigen Regelzone zusammen. Über den Durchflussmesser im Rücklauf bleibt der hydraulische Abgleich der einzelnen Heizkreise möglich.
Einzelkreis 3er Regelzone weitere Kreise
Die Zonenfunktion beruht auf 3 verschiedenen Segmenten
3er Zone
Zonenventil-Zwischensegment-Endsegment
2er Zone
Zonenventil-Endsegment
Ihr Vorteil:
- Geringer Material-und Installationsaufwand durch den Wegfall bisher benötigter Installationskomponenten
- es können mehrere 2er oder 3er Regelzonen pro Verteilerkreislauf eingesetzt werden
Universalverteiler 5000
Beschreibung unter Sohleverteiler / Schächte (bitte anklicken)
Das optimale Produkt für:
- Erdwärmenutzung
- Bewässerungsanlagen
Das Baukastensystem
Der Fertigverteiler

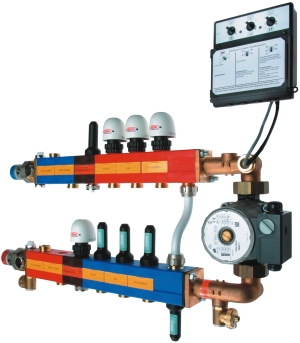

TwinCo 3000
Die Lösung für alle, die den Kompfort der Fußbodenheizung mit der Flexibilität der Heizkörperwärme nutzen wollen.
Anschlussschema Kesselkreislauf an Rücklauf Fußbodenkreis, Kesselrücklauf an Vorlauf Fussbodenkreis
Neben den bekannten Verteilersegmenten für Vor- und Rücklauf sind folgende weitere Komponenten vorhanden:
TwinCo 3000 Regelung (oben im Bild)
Die mikroprozessorgesteuerte Regelungseinheit sorgt für exakte Temperaturerfassung und erlaubt eine präzise Steuerung der Heizflächen. Einfache Einstellung und Inbetriebnahme durch nur drei Drehknöpfe.
Verschiedene Regelungsvarianten mit der gleichen regelung sind möglich:
- Standardausführung ist konstante Vorlauftemperatur
- aussentemperaturgeführt, über zusätzlichen Aussenfühler
- kesseltemperaturgeführt, über zusätzlichen Vvorlauffühler + Bypass
Bei Betrieb über Aussenfühler wird die Pumpe automatisch abgeschaltet, sobald die Aussentemperatur höher ist als die gewünschte Raumtemperatur.
Pumpensteuerung (oben im Bild)
Ausserhalb der Heizperiode werden die Pumpe und die Ventile einmal täglich in Betrieb genommen um ein Festsitzen zu verhindern.
Bypass regelbar
Der Bypass ermöglicht ein Überströmen bei geschlossenen Vorlaufventilen im Fussbodenkreis. Durch den gleichzeitigen Einbau einer hydraulischen Weiche wird ein einwandfreier Betrieb, unabhängig von Art und Fabrikat der Heizungsanlagenkomponenten sichergestellt.
Regel-/ Drosselventil
Über das im Verteilerstamm integrierte Regelventil wird die Vorlauftemperatur des Heizkörperkreises auf die für die Fußbodenheizung erforderliche Vorlauftemperatur abgsenkt. berits bei der Standard ausführung besteht die Möglichkeit, direkt zwischen Regel- und Drosselventil den ersten Heizkörperkreis anzuschliessen.
TwinCo Verteilerstationenwerden
- als steckfertiger Anbausatz
- als komplett montierte Station
- als komplett montierte Station im Verteilerschrank
geliefert.
Technische Daten:
- geegnet für Fußbodenflächen bis 100 qm
- Schaltleistung 1,5 A (300 VA)
- Regelbereich 20-60°C
- Standardversion kann durch Erweiterung für Heizkörperkreise auf eine maximale Länge von 17 Segmente für Heizkreise in beliebiger Kombination (FB + HK) ausgebaut werden.
- Druckgeprüft und zugelassen bis 10 bar
Wasserverteiler 4001
Die Vorteile im Überblick
- Abgänge nach oben und unten in einem einzigen Verteiler möglich (keine zwei Verteiler für unterschiedliche Ausrichtungen nötig)
- Kostenersparnis durch Wegfall von Montagekomponenten-Zeitersparnis bei Montage
- 90% Zeitersparnis durch raffiniertes Baukastensystem, geringe Lagerung und sofortige Lieferfähigkeit
- Gehäuse aus Kunststoff: Korrosions- und Alterungsbeständig, kein Schwitzwasser
- Temperaturbeständigkeit von -20°C bis +90°C
- Bauseits exakt vorgegebene Ausrichtung der Verteilerabgänge für schnelles und passgenaues Zusammenfügen der Komponenten
- Achsmaß 100 mm. Flexible Achsmaße für Sanierungszwecke möglich
- Optimierte Aufbauhöhe
- Über 20 Jahre bewährt, 5 Jahre Garantie
- Dauerhafte Funktion des Absperrventils, Faltenbalg garantiert Leichtgängigkeit nach vielen Jahren. Keine Korrosion und Inkrustation der Spindel
- Distanzstücke machen die Sanierung leicht
- Zur Anpassung an vorhandene Leitungen können Distanzstücke millimetergenau angefertigt werden (10 - 50 mm)
